在晶片電阻製程中，G2 油墨雖不具導電功能，但其核心作用在於提供卓越的絕緣防護，是確保產品穩定性的關鍵。尤其在雷射修整後，若切口未被妥善覆蓋，後續經過電鍍、高溫高濕或其他環境測試時，便可能出現阻值漂移、附著力下降等問題。
因此，G2油墨不能只從表面保護來理解，還必須進一步考慮材料設計、印刷適性，以及乾燥與燒結條件是否彼此匹配。
本文將從晶片電阻的製程需求出發，整理G2油墨的功能定位、材料組成、製程搭配重點，以及常見問題背後的可能原因。
一、什麼是晶片電阻保護油墨（G2油墨）？
晶片電阻（Chip Resistor）主要透過網版印刷方式製造，會先在陶瓷基板上形成電極與電阻體，再透過雷射修整調整阻值，最後覆蓋保護層與側面電極，完成整體結構。
在這個製程中，G2保護油墨的作用並不是單純覆蓋表面，而是負責保護雷射修整後留下的微細切口，避免敏感區域暴露在後續製程與使用環境中。若切口未被妥善覆蓋，晶片電阻在後續電鍍、高溫高濕、高壓或焊接等條件下，便可能發生阻值漂移，甚至影響長期可靠度。
因此，G2油墨是影響晶片電阻穩定性的重要保護層。對製程端而言，它同時肩負絕緣、防護與維持產品穩定性的任務。
二、G2油墨的核心功能與材料設計重點
G2油墨的性能並非來自單一原料，而是取決於樹脂、填料與溶劑三者如何互相搭配，並與客戶製程條件相互配合。若只強調單一材料特性，卻忽略整體配方設計，往往無法真正解決實際製程中的問題。
| 材料組成 | 設計重點 | 對性能的影響 |
|---|---|---|
| 樹脂系統 | 以熱固化環氧樹脂為核心，控制交聯密度 | 影響耐熱性、絕緣性、附著力、耐化學性與耐環境性 |
| 填料 | 1. 調整網印操作性 2. 選用高純度填充粉材，控制成膜與硬度 |
1. 網印時印刷均勻性、圖形穩定控制 2. 影響膜厚穩定性、表面平整度與固化後的機械強度 |
| 溶劑 | 配合網印與乾燥條件調整揮發速度與沸點 | 影響印刷均勻性、成膜品質與乾燥後表面狀態 |
以樹脂系統來說，環氧樹脂之所以常被應用在G2油墨中，主要是因為它能透過交聯設計，兼顧絕緣性、耐高溫、與陶瓷基板的密著性，以及對酸鹼、電鍍液與高溫高濕環境的耐受能力。
填料除了調整客戶適用的操作性能之外，亦會直接影響油墨的成膜厚度、表面平整性與硬度表現。若填料純度與分散狀況不佳，往往會影響印刷後的膜層品質，甚至影響後續可靠度。
至於溶劑，則與網印適性和乾燥表現息息相關。揮發太快，容易造成表面不平、氣泡或針孔；揮發太慢，則可能在後續加熱過程中殘留，進一步造成沾黏或固化不完全等問題。
三、為什麼G2油墨會影響產品良率？
許多晶片電阻的異常問題，表面上看起來像是電阻體或製程設備造成，但實際上，常常與G2油墨特性與製程條件未匹配有關。尤其當產品尺寸持續縮小、客戶對可靠度要求提高時，G2油墨的影響會更加明顯。
| 常見現象 | 可能原因 | 對產品的影響 |
|---|---|---|
| 阻值漂移 | 雷射切口覆蓋不完整、絕緣保護不足 | 電阻值偏離原始設計規格 |
| 擴膠、邊緣不整 | 黏度過低或搖變性不足 | 影響圖形精度與產品尺寸穩定性 |
| 網痕、厚薄不均 | 搖變性過高、流平不佳 | 局部膜厚不足，絕緣強度不穩定 |
| 附著力不良 | 固化不足、應力分布不均 | 易脫落、龜裂，影響後續製程 |
| 電鍍侵蝕 | 油墨耐化學性不足或交聯不完全 | 漏電、失效或阻值偏移 |
這些問題的共通點在於，它們通常不是單一材料缺陷，而是油墨配方、印刷條件、乾燥速度與燒結設定彼此沒有配合好。也就是說，G2油墨是否適合，不該只看一個規格數字，而要放回整體製程條件一起判斷。
四、製程條件與G2油墨特性如何搭配？
G2油墨的選型不能只從材料端思考，也必須回到實際製程條件來看。不同的網目數、膜厚要求、電阻尺寸與印刷速度，都會影響最適合的黏度與搖變性設定。
1. 網印條件與黏度設定
在晶片電阻的網印製程中，G2油墨通常需配合約200–400目的網版條件使用。一般而言，較常見的黏度設定會落在 30,000–50,000 cps 之間，以兼顧印刷穩定性與成膜品質。
| 項目 | 建議範圍 |
|---|---|
| 網目數 | 約 200 - 400 目 |
| 黏度 | 約 30,000 - 50,000 cps |
若黏度過低，油墨容易在印刷後擴散，導致邊緣不整或溢流；若黏度過高，則可能影響印刷均勻性與表面平整度，增加後續不良風險。
2.不同尺寸產品的油墨選型邏輯
晶片電阻尺寸不同，對油墨的流動性與膜厚控制要求也不同。這也是為什麼同一款油墨，不一定能同時適用於所有尺寸產品。
| 尺寸規格 | 油墨特性建議 | 原因 |
|---|---|---|
| 0402 以下 | 較低黏度 | 膜厚較薄，需提升流動性與印刷效率 |
| 0603 以上 | 較高搖變性 | 膜厚較厚，需避免擴膠與溢流 |
以小尺寸產品來說，通常需要較低黏度的油墨，才能在較薄膜厚下維持穩定印刷；而中大尺寸產品因膜厚增加，若油墨流動性過高，反而容易發生擴散，因此會更需要較高搖變性的設計來控制圖形穩定性。
3.搖變性（Ti值）對印刷品質的影響
搖變性是G2油墨中非常重要的參數，尤其在厚膜與圖形穩定性控制上，影響尤其明顯。
| Ti 值狀態 | 問題表現 | 對產品影響 |
|---|---|---|
| 過低 | 油墨擴散、邊緣模糊、甚至流入間隙 | 影響原始電阻設計與阻值穩定性 |
| 過高 | 形成網痕、厚薄不均 | 絕緣不足、附著力下降，增加脫落或龜裂風險 |
Ti值過低之顯微鏡照片
Ti 值過低時，油墨容易在印刷後往外擴散，甚至進入不該覆蓋的區域，直接影響產品原始設計。相反地，若 Ti 值過高，則容易留下明顯網痕，造成局部膜層過薄，進而讓絕緣強度不足，或在固化後因應力集中而出現附著力問題。
若您目前正遇到印刷不穩、阻值異常或油墨選型困難等狀況，建議先從製程條件與油墨搭配重新檢視。
五、乾燥與燒結製程的關鍵控制
除了網印條件外，乾燥與燒結也是決定G2油墨最終性能的關鍵步驟。許多實務上的異常問題，其實不是來自印刷當下，而是來自後段加熱條件設定不當。
1. 乾燥製程控制
乾燥的目的在於讓溶劑適當揮發，並建立穩定的膜層結構。一般建議條件約為 150–180°C、10–30分鐘，但實際仍需視配方與製程速度調整。
若乾燥時間過短，溶劑可能尚未完全揮發，進而在排條或後續堆疊中出現沾黏；若為了追求效率而大幅拉高溫度，又可能因表面揮發過快，造成氣泡、針孔與平整度不佳等問題。
2. 燒結與交聯完成度
對環氧樹脂系統而言，燒結不只是加熱步驟，更是決定交聯度比例的核心階段。一般來說，若交聯完成度能達到95%以上，才能較完整展現材料在耐高溫、絕緣性、附著力與耐環境性方面的設計表現。
若燒結時間不足或溫度設定過低，常見風險包括：
- 硬度不足，無法達到標準需求(4H以上)
- 與陶瓷基板或G1層的附著力下降
- 耐化學性與耐環境性降低
- 電鍍液侵蝕風險增加
- 阻值漂移或失效機率提高
也就是說，很多看似材料本身的問題，實際上往往是固化不完全所造成。若忽略乾燥與燒結條件，前段材料設計再完整，也可能無法真正發揮應有性能。

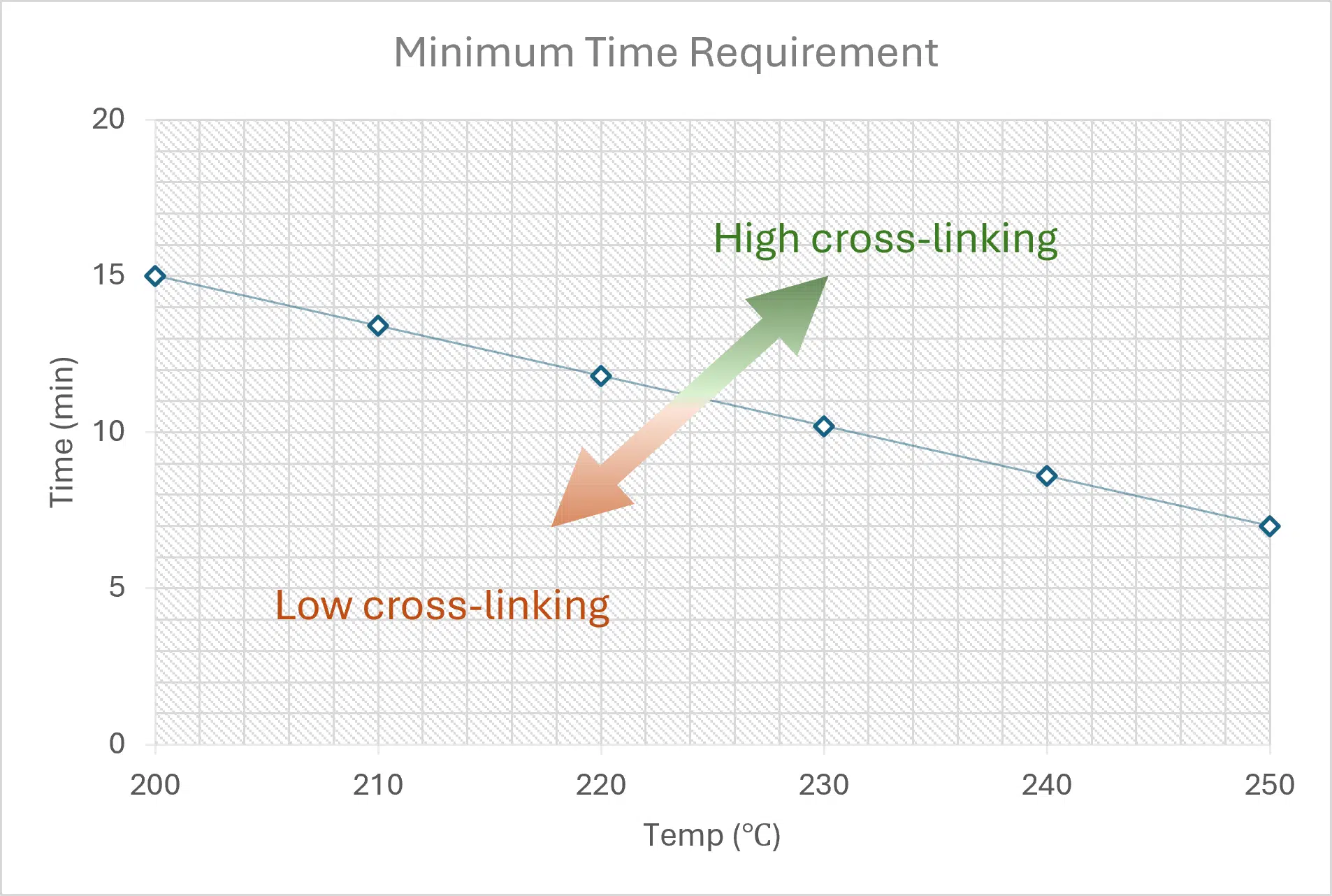

G2油墨燒結條件建議可依下圖交聯完成度曲線評估：溫度與時間若位於最低需求線以上，交聯完成度較高；若低於此區間，則可能出現固化不足情況。
六、什麼情況下，單一 G2 油墨無法滿足所有產品需求？
在實際生產中，不同尺寸的晶片電阻對 G2 油墨的要求並不相同。小尺寸產品通常需要較低黏度，以維持印刷流動性；中大尺寸產品則更重視搖變性控制，避免擴膠與溢流。因此，若同一條產線同時涵蓋多種尺寸、膜厚或可靠度需求，單一規格油墨未必能全面兼顧。
從實務上來看，若不同產品之間的適用黏度範圍仍有足夠重疊，單一產品仍有機會使用；但若重疊範圍不足，尤其小於約 8,000 cps 時，通常就需要以兩支以上規格分別對應，才能兼顧印刷穩定性與良率表現。
七、大格化學 G2 油墨應用方案
針對晶片電阻保護油墨的應用需求，大格化學提供以環氧樹脂系統為核心的 G2 油墨方案，可依不同製程條件、產品尺寸與可靠度需求進行調整。比起只看型號，更重要的是先釐清目前製程想解決的是哪一類問題：是印刷穩定性、耐濕表現、阻值變化率，還是高可靠度環境下的長期穩定性。
1. 常規製程導入：EI-347 系列
若目前以一般工業應用、標準製程導入為主，可先評估 EI-347 系列。此系列具備良好耐濕性、低阻值變化率，並具有優異的儲藏性，建議儲存條件為 0–10°C。大格化學已有數十家客戶使用此系列超過 15年，適合作為多數常規製程的基礎選項。
此外，EI-347 系列也可依客戶實際需求，進一步調整黏度、搖變性與特殊色設定，協助不同產線條件取得較合適的印刷穩定性。
2. 高耐濕與高可靠度需求：EI-547 系列
若產品需面對更嚴苛的耐濕、高可靠度或車用等級要求，可進一步評估 EI-547 系列。此系列採用特殊疏水性結構樹脂設計，耐濕性表現較 EI-347 系列更為優異。
根據實驗室測試，當油墨印刷於陶瓷基板後進行浸水測試，EI-347 系列吸水率約為 1.2%，EI-547 系列約為 0.83%，在耐濕表現上更具優勢。此外，EI-547 系列亦有客戶實績顯示，其電阻阻值變化率可控制於 ±0.1% 的允收標準內，已成功導入高階與車用產品。
| 產品系列 | 特性重點 | 適用方向 |
|---|---|---|
| EI-347 系列 | 耐濕性佳、低阻值變化率、優異儲藏性（0 - 10°C） | 一般工業應用、標準製程導入 |
| EI-547 系列 | 特殊疏水性結構設計、吸水率約 0.83%、耐濕表現更高 | 高階應用、車用產品、嚴苛環境需求 |
若您正在評估現有製程該使用標準品或高耐濕方案，建議可先提供產品尺寸、膜厚需求、網印條件與可靠度要求，由材料與製程條件一起判斷，較能找到真正適合的 G2 油墨方向。
八、常見問題 Q&A
A：不一定。阻值漂移可能來自雷射修整後切口覆蓋不足、乾燥或燒結條件不當，或整體製程匹配不佳。實務上不能只看油墨本身，通常需要從材料與製程兩端一起檢查。
A：若異常主要表現在擴膠、邊緣不整、網痕或局部厚薄不均，通常可優先檢查黏度與 Ti 值設定；若異常出現在附著力下降、硬度不足、耐化學性變差或電鍍後失效，則應進一步檢查乾燥與燒結條件是否導致固化不足。
A：因為不同尺寸產品對膜厚、流動性與印刷穩定性的要求不同。小尺寸通常需要較低黏度，中大尺寸則更重視搖變性控制，因此未必能由同一配方全面兼顧。
A：可透過硬度、附著力、耐化學性與環境測試等方式綜合判斷。若硬度無法達到 4H 以上、附著力下降，或在電鍍與高溫高濕測試後容易出現異常，通常都需要回頭檢查交聯完成度與燒結條件。
九、材料與製程匹配，才是穩定關鍵
晶片電阻保護油墨（G2油墨）不只是製程中的一層保護材料，更是影響產品穩定性、良率與可靠度的重要關鍵。從樹脂、填料、溶劑的配方設計，到網印、乾燥、燒結等製程條件控制，每一個環節都會影響最終表現。
對工程與採購人員而言，選擇G2油墨時，不能只看單一規格或材料名稱，而應回到實際產品尺寸、膜厚需求、製程條件與環境要求綜合判斷。當材料與製程真正匹配時，才能有效降低異常風險，提升整體製程穩定性。
若您目前正評估晶片電阻保護油墨的選型方向，也可先整理現有尺寸規格、網印條件與可靠度需求，讓材料評估更聚焦，也更容易找到適合的方案。
